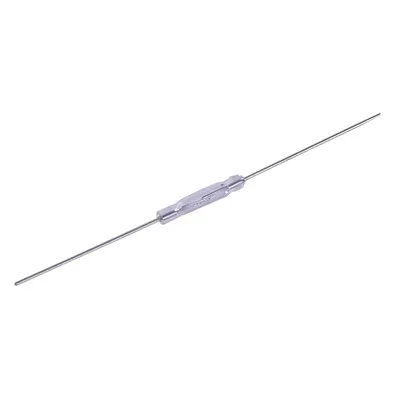

Felületre szerelhető Reed kapcsolók

Általánosságban elmondható, hogy a felületre szerelt reed kapcsolók reed pengéit kétféleképpen vonzzák egymáshoz: 1. Állandó mágnes használata; 2. Külső tekercs használata.

Reed kapcsoló zárása mágneses térben A reed kapcsoló alapvető működése az állandó mágnes által keltett mágneses térben a következő: a két reed penge ellentétes polaritású, és kellő vonzás van közöttük az érintkezéshez.

Reed kapcsoló zárása mágneses mezőben tekercsel Ha a reed kapcsolót a tekercs középső tengelyére helyezzük, ahol a legerősebb a mágneses tér, a két reed lapát polaritása ellentétes, és elegendő vonzás van közöttük az érintkezéshez.

Amikor egy állandó mágnes közeledik a reed kapcsolóhoz, a két nádlapát különböző polaritású mágnesezi, amelyek vonzhatják egymást. Ha a mágneses tér elég erős, akkor a két nádpenge között elegendő vonzerő van ahhoz, hogy érintkezzenek egymással. A nádpengék temperáltak a maradék mágnesesség kiküszöbölése érdekében, így a mágneses mező eltávolításakor a nádpengéken lévő mágneses tér eltűnik.

A felületre szerelt reed kapcsolók osztályozása különböző kritériumok alapján az alábbiak szerint történik:

1. A nádlapátok légköri hatásának kitett módja szerint:

Lezárt típus

Nyitott típus

2. A kapcsolati struktúra szerint:

A típus: Általában nyitott felületre szerelhető reed kapcsolók. Az érintkezők csak külső mágneses tér hatására záródnak, és normál körülmények között is nyitva maradnak.

B típus: Normál esetben zárt reed kapcsolók. Az érintkezők csak külső mágneses tér hatására nyílnak ki, és normál körülmények között zárva maradnak.

C típus: Átviteli kapcsoló.

3. Funkció szerint:

Nem öntartó típus: A külső mágneses tér meglététől vagy hiányától függően működik (monostabil).

Öntartó típus: Aktiválás után a külső mágneses mező eltávolítása esetén is meg tudja őrizni állapotát (bistabil).

4. Alak szerint:

Nagy: Üvegcső hossza 30-60mm, üvegcső átmérője 3.5-6mm.

Közepes: Üvegcső hossza 20-30mm, üvegcső átmérője 2.5-3,5 mm.

Kicsi: Üvegcső hossza 5-20mm, üvegcső átmérője 1.5-2,5 mm.
