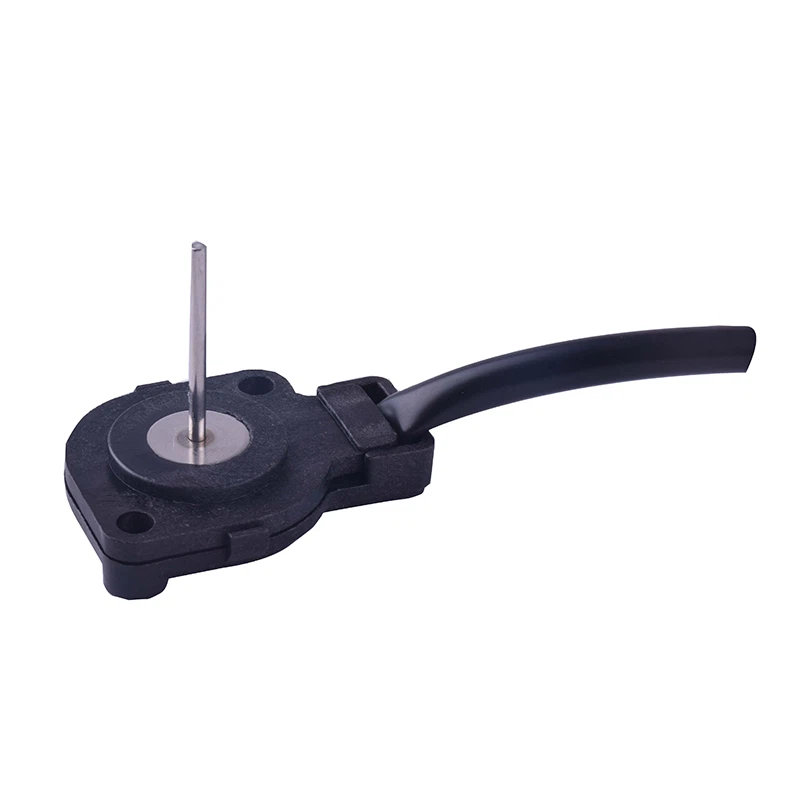

Vízszűrő áramlásérzékelő

A vízszűrő áramlásérzékelői olyan eszközök, amelyek érzékelik a víz áramlását és a kimeneti jeleket, például impulzusokat, áramokat vagy feszültségeket. A kimenő jel arányos a víz áramlási sebességével, egy meghatározott lineáris összefüggést követve, a megfelelő konverziós képletekkel és összehasonlító görbékkel. Ez lehetővé teszi a vízszabályozás kezelését és az áramlási sebesség számítását. A jelátalakítóval párosítva a vízáramlás-érzékelők egy adott közeg energiaveszteségét is mérhetik egy bizonyos időszak alatt, például hőenergia-mérőkben. Ezeket a vízáramlás-érzékelőket általában vezérlőchipekkel, mikrokontrollerekkel és még PLC-kkel együtt használják. Pontos áramlásszabályozást, keringető áramlási sebesség beállítását kínálják, valamint képesek megjeleníteni a víz áramlását és kiszámítani az áramlás felhalmozódását.

A vízáramlás-érzékelők a Hall-elemek Hall-effektusát használják a mágneses fizikai mennyiségek mérésére. Az érzékelőben a Hall elem pozitív pólusa egy terhelő ellenállással sorba van kötve, és 5V DC feszültséget kapcsolunk, miközben ügyelünk arra, hogy az áram iránya merőleges legyen a mágneses tér irányára. Amikor a víz átáramlik a turbina kapcsolóházán, és forgásra készteti a mágneses forgórészt, különböző mágneses pólusú forgó mágneses mező keletkezik. Ez a mező átvágja a mágneses indukciós vonalakat, magas és alacsony impulzusszinteket hozva létre. A Hall elem kimenő impulzusjel frekvenciája arányos a mágneses forgórész fordulatszámával, ami viszont arányos a víz áramlási sebességével. Ez a jel a gázvízmelegítő indítására szolgál. Az impulzusjel frekvenciájának empirikus képletét az (1) egyenlet adja meg:

�=8.1�−3f=8.1q−3

ahol:

�f az impulzusjel frekvenciája Hz-ben,

�q a víz áramlási sebessége L/perc-ben.

A vízáramlás érzékelő visszacsatoló jelét használja a vezérlő a víz áramlási sebességének meghatározására. A gázbojler modelljétől függően az optimális indítási áramlási sebesség kerül kiválasztásra, amely lehetővé teszi az indítást rendkívül alacsony nyomáson (0,02 MPa alatt).
