Mi a vízmennyiség-érzékelő kimeneti jele?

Mi a vízmennyiség-érzékelő kimeneti jele?

A vízmennyiség-érzékelők vezető szállítójaként gyakran találkozom e fontos eszközök kimeneti jeleivel kapcsolatos megkeresésekkel. A vízmennyiség-érzékelők kimeneti jeleinek megértése alapvető fontosságú a különféle iparágakban, az egyszerű otthoni használattól a bonyolult ipari folyamatokig. Ebben a blogban elmélyülök a vízmennyiség-érzékelők által szolgáltatható különböző típusú kimeneti jelekkel, működésükkel és ezeknek a jeleknek a jelentőségével a különböző forgatókönyvekben.

A kimeneti jelek típusai

Elektromos érintkezési jelek

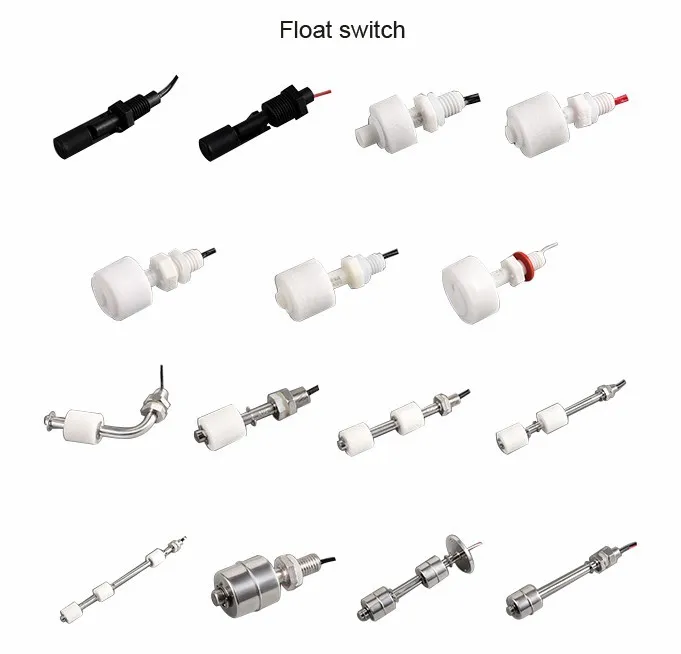

A vízmennyiség-érzékelők egyik leggyakoribb kimeneti jele az elektromos érintkezési jel. Ezt a jeltípust általában egyszerűbb alkalmazásokban használják, ahol elegendő egy alap be- és kikapcsolás. Például aRozsdamentes acél szint úszó kapcsolóelektromos érintkezési jelet tud adni. Amikor a vízszint elér egy bizonyos pontot, az úszó emelkedik vagy süllyed, ami egy mechanikus kapcsoló nyitását vagy zárását okozza. A kapcsoló állapotának ez a megváltoztatása felhasználható egy művelet elindítására, például a szivattyú bekapcsolására, amikor a vízszint alacsony, vagy a szelep elzárására, amikor a tartály megtelt.

Az elektromos érintkezőjelek előnye az egyszerűségük. Könnyen érthetők és integrálhatók a meglévő vezérlőrendszerekbe. Vannak azonban korlátaik. Például csak két állapotot tudnak biztosítani (nyitott vagy zárt), ami nem biztos, hogy elegendő olyan alkalmazásokhoz, amelyek a vízmennyiség pontosabb szabályozását igénylik.

Analóg jelek

Az analóg jelek folyamatos jelek, amelyek a mért vízmennyiséggel arányosan változnak. A gyakori analóg kimeneti jelek közé tartozik a 0-5V, 0-10V és 4-20mA. Ezek a jelek sokkal nagyobb pontosságot biztosítanak, mint az elektromos érintkezési jelek.

Például egy 4-20 mA-es kimenettel rendelkező érzékelő a vízmennyiség részletesebb ábrázolását tudja biztosítani. A 4 mA érték gyakran megfelel az érzékelő által mérhető minimális vízmennyiségnek, míg a 20 mA a maximumot jelenti. Ezen a tartományon belüli áramméréssel a vezérlőrendszer pontosan meg tudja határozni a vízszintet az adott időpontban.

Az analóg jeleket általában ipari alkalmazásokban használják, ahol elengedhetetlen a vízmennyiség pontos szabályozása és monitorozása. Például egy vegyi feldolgozó üzemben a pontos vízmennyiség-szabályozás kulcsfontosságú a megfelelő kémiai reakciók fenntartásához. Egy analóg kimenetű vízmennyiség-érzékelő képes biztosítani a szükséges információkat a folyamat zökkenőmentes lebonyolításához.

Digitális jelek

A digitális jelek olyan diszkrét jelek, amelyek bináris formátumban jelzik a vízmennyiséget. Gyakran használják modern, számítógépes vezérlőrendszerekben. A digitális kimenettel rendelkező vízmennyiség-érzékelők közvetlenül tudnak kommunikálni programozható logikai vezérlőkkel (PLC) vagy más digitális eszközökkel.

A digitális jelek egyik előnye az elektromos zajokkal szembeni magas szintű immunitásuk. Ez alkalmassá teszi őket zord ipari környezetben való használatra, ahol gyakori az elektromos interferencia. Ezenkívül a digitális jelek könnyen továbbíthatók nagy távolságokra a jel jelentős romlása nélkül.

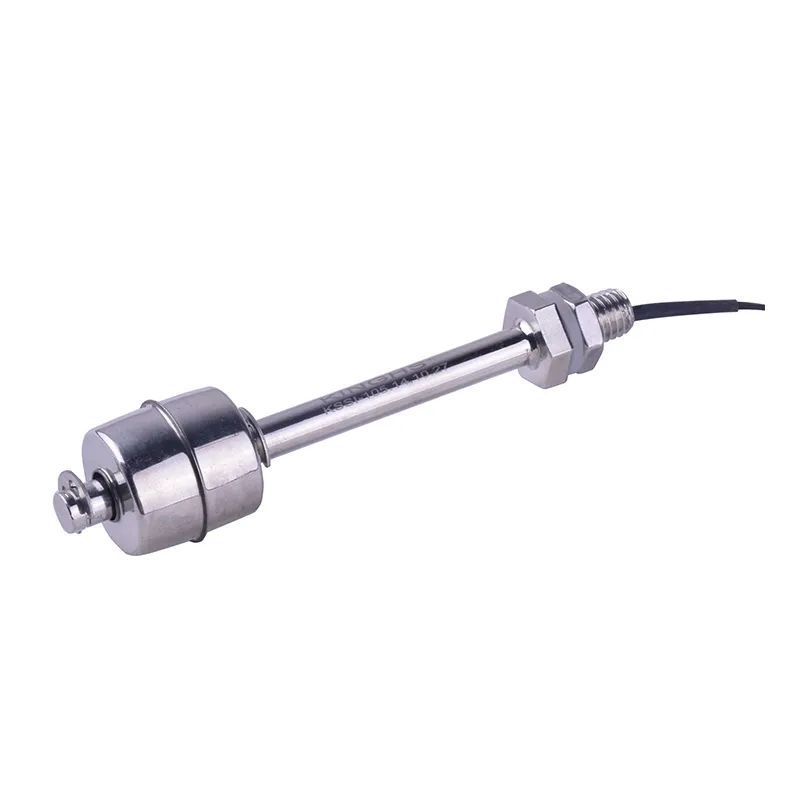

Orvosi berendezések folyadékszint-érzékelőgyakran használ digitális jeleket a nagy pontosság és megbízhatóság igénye miatt. Az orvosi eszközökben, például a dializáló gépekben a víztérfogat pontos mérése kritikus a betegbiztonság szempontjából. A digitális kimeneti érzékelők biztosítják a szükséges pontosságot, és könnyen integrálhatók ezen orvosi eszközök vezérlőrendszerébe.

A kimeneti jelek mögötti működési elvek

A vízmennyiség-érzékelő kimeneti jelét a működési elve határozza meg. Például egy úszó típusú érzékelőben az úszó helyzete közvetlenül kapcsolódik a vízszinthez. Ahogy az úszó felfelé vagy lefelé mozog a változó vízszinttel, egy mechanikus kapcsolóra (elektromos érintkezőjelekhez) vagy egy potenciométerre (analóg jelekhez) hat a megfelelő kimenet létrehozása érdekében.

Az ultrahangos víztérfogat-érzékelők ezzel szemben ultrahanghullámokat bocsátanak ki, és mérik azt az időt, amely alatt a hullámok visszaverődnek a víz felszínéről. Ezen időmérés alapján az érzékelő kiszámítja a vízszintet, és megfelelő (analóg vagy digitális) kimeneti jellé alakítja át.

A kapacitív víztérfogat-érzékelők a víz jelenléte által okozott kapacitásváltozást mérik. A vízszint változásával a két elektróda közötti kapacitás is változik. Ezt a kapacitásváltozást ezután kimeneti jellé alakítják, amely az érzékelő kialakításától függően lehet analóg vagy digitális.

A kimeneti jelek jelentősége a különböző alkalmazásokban

Hazai alkalmazások

Háztartási alkalmazásokban, például otthoni víztartályokban, gyakran elegendőek az elektromos érintkezési jelek. Egy egyszerű úszó - kapcsoló - alapú érzékelővel szabályozható a víztartály feltöltése és ürítése. Amikor a vízszint egy bizonyos pont alá csökken, a kapcsoló bezár, és bekapcsolja a szivattyút a tartály feltöltéséhez. Amikor a tartály megtelt, a kapcsoló kinyílik, és leállítja a szivattyút.

Ipari alkalmazások

Ipari környezetben a követelmények szigorúbbak. Az analóg és digitális jeleket általában a precízebb vezérléshez és felügyelethez használják. Például egy erőműben a kazánok vízmennyiségét gondosan ellenőrizni kell a hatékony és biztonságos működés érdekében. Az analóg kimenetű vízmennyiség-érzékelő valós idejű adatokat szolgáltat a vízszintről, lehetővé téve a vezérlőrendszer számára a pontos beállítást.

Az élelmiszer- és italiparban a megfelelő vízmennyiség fenntartása kulcsfontosságú a termékminőség szempontjából. A digitális kimeneti érzékelők automatizált gyártósorokba integrálhatók, így biztosítva a megfelelő mennyiségű víz hozzáadását a gyártási folyamat minden szakaszában.

Környezeti monitoring

A környezetfelügyeleti alkalmazásokban vízmennyiség-érzékelőket használnak a folyók, tavak és a talajvíz vízszintjének mérésére. Az érzékelők kimenőjelei továbbíthatók egy központi felügyeleti állomásra, ahol az adatokat elemzik az árvizek, aszályok vagy más vízzel kapcsolatos események észlelése érdekében. Ezekben az alkalmazásokban előnyben részesítik az analóg és digitális jeleket, mivel képesek pontos és részletes adatokat szolgáltatni hosszú távú megfigyelési időszakon keresztül.

Controlindustry úszókapcsoló érzékelőa környezetfigyelésben is fontos szerepet tölthet be, megbízható elektromos érintkezési jeleket biztosítva az alapszintű - monitoring feladatokhoz.

Következtetés és cselekvésre ösztönzés

Összefoglalva, a vízmennyiség-érzékelő kimeneti jele olyan kritikus szempont, amely meghatározza a különböző alkalmazásokhoz való alkalmasságát. Legyen szó egy egyszerű elektromos érintkezőjelről az alapvető be- és kikapcsolás vezérléshez, vagy egy kifinomultabb analóg vagy digitális jelről a precíz felügyelethez és vezérléshez, a megfelelő érzékelő kiválasztása a megfelelő kimeneti jellel elengedhetetlen minden vízzel kapcsolatos projekt sikeréhez.

Ha vízmennyiség-érzékelőre van szüksége, vagy speciális igényei vannak a kimeneti jelekkel kapcsolatban, forduljon hozzánk bizalommal. Szakértői csapatunk készen áll az Ön igényeire szabott legjobb megoldások nyújtására. Legyen szó háztartási, ipari vagy környezetfelügyeleti szektorról, nálunk megtalálja a megfelelő vízmennyiség-érzékelőket az Ön igényeinek kielégítésére. Forduljon hozzánk még ma, hogy eredményes beszerzési tárgyalást kezdjen.
