Hogyan csatlakoztathatunk TDS vezetőképesség-érzékelőt egy adatgyűjtőhöz?

A TDS vezetőképesség-érzékelő csatlakoztatása egy adatgyűjtőhöz kulcsfontosságú folyamat a vízminőség pontos nyomon követéséhez különböző alkalmazásokban, a környezeti kutatástól az ipari folyamatokig. Vezető szállítójaként aTDS vezetőképesség érzékelőMegértem annak fontosságát, hogy egyértelmű útmutatást adjunk erről az összefüggésről. Ebben a blogban végigvezetem a TDS vezetőképesség-érzékelő adatgyűjtőhöz való sikeres csatlakoztatásának lépésein és szempontjain.

A TDS vezetőképesség-érzékelők megértése

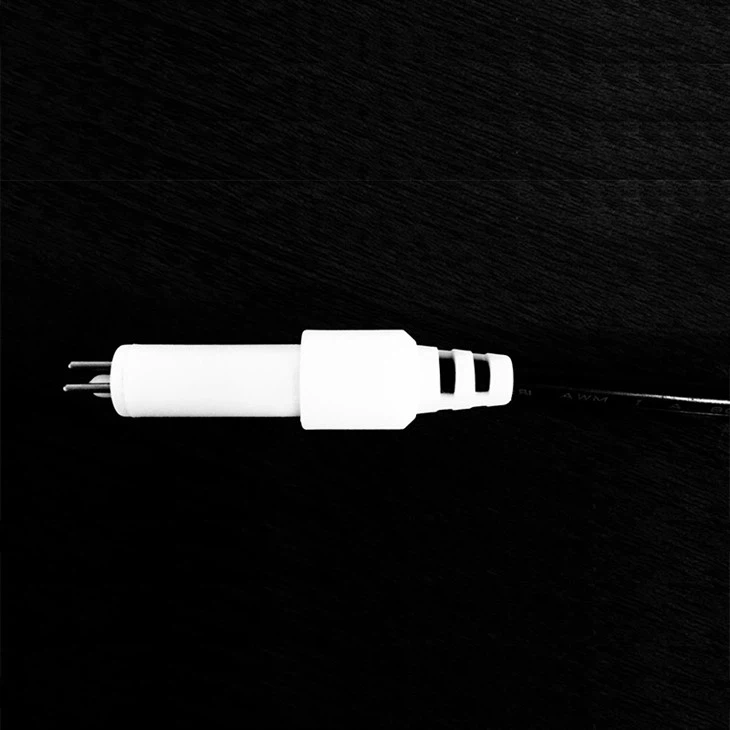

A TDS (Total Dissolved Solids) vezetőképesség-érzékelők a folyadékban, jellemzően vízben lévő oldott szilárd anyagok koncentrációjának mérésére szolgálnak. Ezek az érzékelők a víz elektromos vezetőképességének mérésével működnek, amely közvetlenül összefügg a jelenlévő oldott ionok mennyiségével. Minél nagyobb a vezetőképesség, annál magasabb a TDS szint.

A TDS vezetőképesség-érzékelők különféle típusokban és konfigurációkban kaphatók, beleértve a szondákat, elektródákat és a beépített érzékelőket. Mindegyik típusnak megvannak a maga előnyei, és különböző alkalmazásokhoz alkalmas. Például a szondaérzékelőket általában kézi vagy hordozható mérésekhez használják, míg az inline érzékelők ideálisak az ipari folyamatok folyamatos monitorozására.

A megfelelő adatnaplózó kiválasztása

A TDS vezetőképesség-érzékelő csatlakoztatása előtt elengedhetetlen a megfelelő adatgyűjtő kiválasztása. Az adatgyűjtő egy olyan eszköz, amely rögzíti és tárolja az érzékelőtől származó adatokat egy bizonyos ideig. Az adatgyűjtő kiválasztásakor vegye figyelembe a következő tényezőket:

• Kompatibilitás: Győződjön meg arról, hogy az adatgyűjtő kompatibilis a TDS vezetőképesség-érzékelővel. Ellenőrizze az érzékelő kimeneti jelét (pl. analóg vagy digitális) és az adatgyűjtő bemeneti követelményeit.
• Mintavételi sebesség: Határozza meg a szükséges mintavételi gyakoriságot az alkalmazás alapján. A magasabb mintavételezési gyakoriság gyakoribb adatgyűjtést tesz lehetővé, de több tárhelyet is igényelhet.
• Tárolási kapacitás: Vegye figyelembe a tárolni kívánt adatmennyiséget. Ha hosszú távú monitorozást végez, válasszon megfelelő tárolókapacitású adatgyűjtőt.
• Kommunikációs interfész: Döntse el, hogy milyen kommunikációs felületen kell átvinnie az adatokat az adatgyűjtőből számítógépre vagy más eszközre. A gyakori interfészek közé tartozik az USB, RS-232 és Ethernet.

A TDS vezetőképesség-érzékelő csatlakoztatása az adatgyűjtőhöz

Miután kiválasztotta a megfelelő adatgyűjtőt, ideje csatlakoztatni a TDS vezetőképesség-érzékelőt. A következő lépések felvázolják az általános folyamatot:

1. Készítse elő az érzékelőt és az adatnaplózót: Győződjön meg arról, hogy a TDS vezetőképesség-érzékelő és az adatgyűjtő is ki van kapcsolva. Ellenőrizze, hogy az érzékelő kábele nem sérült-e, és győződjön meg arról, hogy a csatlakozók tiszták és szennyeződésmentesek.
2. Azonosítsa az érzékelő kimenetét és az adatnaplózó bemenetét: Olvassa el az érzékelő és az adatgyűjtő kézikönyvét az érzékelő kimeneti jelének és az adatgyűjtő bemeneti követelményeinek azonosításához. A legtöbb TDS vezetőképesség-érzékelő analóg jelet, például feszültséget vagy áramot ad ki. Az adatgyűjtőnek megfelelő analóg bemeneti csatornával kell rendelkeznie.
3. Csatlakoztassa az érzékelőt az adatgyűjtőhöz: A megfelelő kábelekkel és csatlakozókkal csatlakoztassa az érzékelő kimenetét az adatgyűjtő bemenetéhez. Győződjön meg arról, hogy a csatlakozások biztonságosak és megfelelően vannak beállítva. Ha az érzékelőnek több kimenete van (pl. hőmérséklet és vezetőképesség), csatlakoztassa mindegyik kimenetet az adatgyűjtő megfelelő bemenetéhez.
4. Konfigurálja az Adatnaplózót: Kapcsolja be az adatgyűjtőt, és konfigurálja az érzékelő specifikációinak megfelelően. Szükség szerint állítsa be a bemeneti tartományt, a mintavételezési frekvenciát és az egyéb paramétereket. Egyes adatrögzítők kalibrálást igényelhetnek a pontos mérések érdekében.
5. Tesztelje a kapcsolatot: Az adatgyűjtő konfigurálása után kapcsolja be a TDS vezetőképesség-érzékelőt, és ellenőrizze, hogy az adatgyűjtő fogad-e adatokat az érzékelőtől. Használhatja az adatgyűjtő kijelzőjét vagy szoftverét az érzékelő leolvasásainak megtekintéséhez. Ha bármilyen probléma adódik, ellenőrizze a csatlakozásokat és a konfigurációs beállításokat.

A TDS vezetőképesség-érzékelő kalibrálása

A kalibrálás fontos lépés a TDS vezetőképesség-érzékelő pontos mérésének biztosításához. A kalibrálás során össze kell hasonlítani az érzékelő leolvasásait az ismert szabványokkal, és ennek megfelelően be kell állítani az érzékelő kimenetét. A következő lépések felvázolják az általános kalibrálási folyamatot:

1. Készítse elő a kalibrációs oldatokat: Készítsen ismert TDS-koncentrációjú kalibrációs oldatokat. Ezek az oldatok jellemzően különböző koncentrációkban állnak rendelkezésre, például 100 ppm, 500 ppm és 1000 ppm koncentrációban.
2. Merítse az érzékelőt a kalibrációs oldatokba: Merítse a TDS vezetőképesség-érzékelőt minden kalibráló oldatba, és hagyja néhány percig stabilizálódni. Jegyezze fel az érzékelő leolvasásait minden egyes megoldásnál.
3. Állítsa be az érzékelő kimenetét: Használja az adatgyűjtőt vagy az érzékelő kalibráló szoftverét az érzékelő kimenetének beállításához a kalibráló oldatok ismert TDS-koncentrációi alapján. Kövesse a gyártó utasításait az adott kalibrálási eljáráshoz.
4. Ellenőrizze a kalibrálást: Az érzékelő kimenetének beállítása után merítse az érzékelőt egy másik kalibráló oldatba, és ellenőrizze, hogy az érzékelő leolvasott értéke megegyezik-e az oldat ismert TDS-koncentrációjával. Ha a leolvasás az elfogadható tartományon belül van, a kalibrálás sikeres.

Gyakori problémák hibaelhárítása

Ha bármilyen problémába ütközik a csatlakozás vagy a kalibrálás során, a következő hibaelhárítási tippek segíthetnek:

• Nem érkezett adat: Ellenőrizze az érzékelő és az adatgyűjtő közötti kapcsolatokat. Győződjön meg arról, hogy a kábelek megfelelően vannak csatlakoztatva, és a csatlakozók tiszták. Ezenkívül ellenőrizze az érzékelő és az adatgyűjtő tápellátását is.
• Pontatlan leolvasások: Ellenőrizze, hogy az érzékelő megfelelően van-e kalibrálva. Ellenőrizze a kalibrációs oldatokat, hogy nincs-e rajta szennyeződés vagy lebomlás jele. Győződjön meg arról is, hogy az érzékelő megfelelően bemerül a folyadékba, és hogy a folyadék hőmérséklete az érzékelő működési tartományán belül van.
• Adatnaplózó hibák: A hibakódokat és a hibaelhárítási utasításokat az adatgyűjtő kézikönyvében találja. Ellenőrizze az adatgyűjtő konfigurációs beállításait, és győződjön meg arról, hogy kompatibilisek az érzékelővel.

Következtetés

A TDS vezetőképesség-érzékelő csatlakoztatása egy adatgyűjtőhöz egyszerű folyamat, amely gondos tervezést és a részletekre való odafigyelést igényel. A megfelelő adatgyűjtő kiválasztásával, a megfelelő csatlakoztatási és kalibrálási eljárások követésével, valamint az esetlegesen felmerülő problémák hibaelhárításával biztosíthatja a víz TDS-szintjének pontos és megbízható mérését.

Ha érdekel a vásárlás aTDS vezetőképesség érzékelővagy további segítségre van szüksége a csatlakozási folyamathoz, forduljon hozzánk bizalommal. Szakértői csapatunk készséggel áll rendelkezésére, hogy a szükséges támogatást és útmutatást nyújtsa.

Hivatkozások

• Gyártói kézikönyvek a TDS vezetőképesség-érzékelőhöz és adatgyűjtőhöz
• A vízminőség-ellenőrzés és az érzékelők kalibrálásának szakirodalma
